您現在的位置：網站首頁--產品展示--往復式真空泵系列--W系列往復式真空泵

產品名稱：W系列往復式真空泵

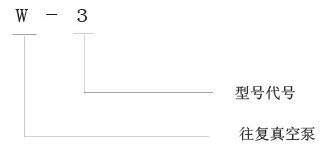

一、W系列往復式真空泵型號意義：

二、W系列往復式真空泵概述：

W系列往復式真空泵(又稱活塞式真空泵)，屬于低真空獲得設備之一，它的極限壓力一般在1330～2660Pa，它的抽速范圍比較大，從50L/S到200L/S，適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。W系列往復式真空泵不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、與泵油會起化學反應的以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。W系列往復式真空泵具有體積小，維修簡單、閥片壽命較長等優點，適宜于在較高壓強范圍內使用。

三、W系列往復式真空泵特點：

W系列往復式真空泵，是獲得粗真空的主要設備之一，它用于從密閉容器中或反應鍋中抽除真空或其它氣體，它不適用于抽除腐蝕性的氣體或者帶有硬顆�；曳鄣臍怏w。
W系列往復式真空泵的結構由兩個主要部分組成；
　 1、W系列往復式真空泵機械傳動部分和氣體流通部分。機械傳動部分整個結構原件裝在一個封閉的機體內，曲軸被支承在機體兩旁的圓錐滾子軸承中。
　 2、W系列往復式真空泵曲軸一端裝有一個大帶輪，以驅動傳動部分。連桿把曲軸的軸頸和十字頭連接起來�；钊麠U的一端旋入十字頭的螺孔中，另一端裝在活塞的錐孔并以螺母固定之。
　 3、W系列往復式真空泵電動機和裝在軸上的小帶輪通過三角膠帶帶動曲軸旋轉，這樣通過連桿和十字頭的作用，使活塞在氣缸中作往復運動。
　 4、W系列往復式真空泵連桿曲軸機構在機體內運動時，使油池中的潤滑油飛濺以潤滑軸承、曲軸頸、十字頭和滑道等磨擦表面。為了便于檢查和維修傳動機構，機體兩側和后面裝有可拆卸的門蓋，在后蓋上裝有油窗以批示機體內油池的油面高度

四、W系列往復式真空泵的工作原理：

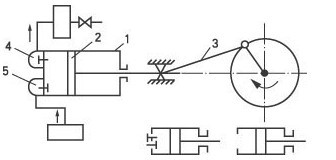

如圖為W系列往復式真空泵的工作原理圖，W系列往復式真空泵的主要部件是氣缸1及在其中作往復直線運動的活塞2，活塞的驅動是用曲柄連桿機構3(包括十字頭)來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件，以及機座、曲軸箱、動密封和靜密封等輔助部件。

五、W系列往復式真空泵的技術參數表：

型號		WY-50(V5)	WY-100(W4)	WY-200(W5)	W3	W4-A	W4-1	W5-1	W-300
抽氣速率（m3/h)		200	370	770	200	370	370	770	1080
極限壓力（Pa)		1300	1300	1300	2600	2600	2600	2600	2600
轉速（r.p.m)		300	200	200	300	200	530	430	300
配用電機（Kw)		5.5	11	22	5.5	11	11	22	30
汽缸直徑x行程 (mm)		250x150	350x200	455x250	250x150	350x200	250x150	350x200	450x200
氣管直徑 (mm)	進	2"	4"	5"	2"	4"	4"	5"	175mm
氣管直徑 (mm)	出	2"	4"	5"	2"	4"	4"	5"	175mm
水管直徑	進	1/2"	3/4"	3/4"	1/2"	3/4"	1/2"	3/4"	3/4"
水管直徑	出	1/2"	3/4"	3/4"	1/2"	3/4"	1/2"	3/4"	3/4"
體積	長	1435	1819	2357	1418	1819	1486	1805	1980
	寬	624	876	1010	630	876	520	670	745
	高	710	900	1162	650	900	720	860	980

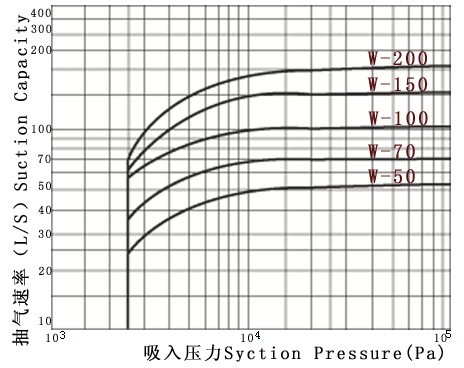

六、W系列往復式真空泵的性能曲線圖：

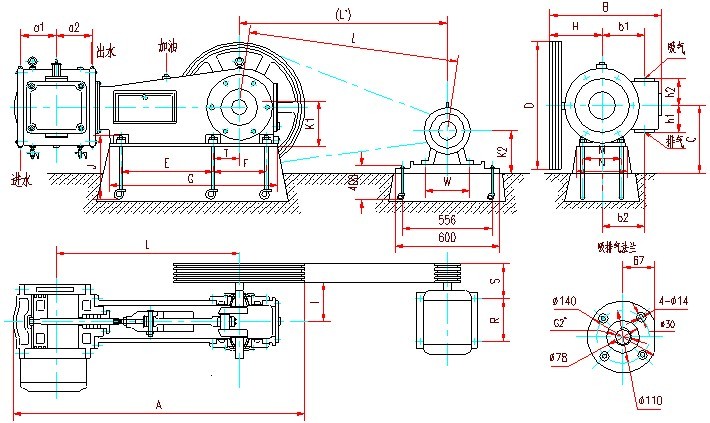

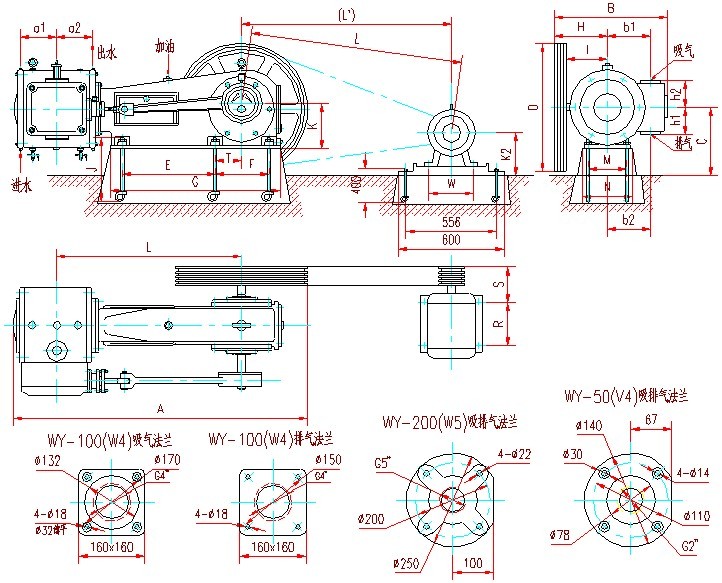

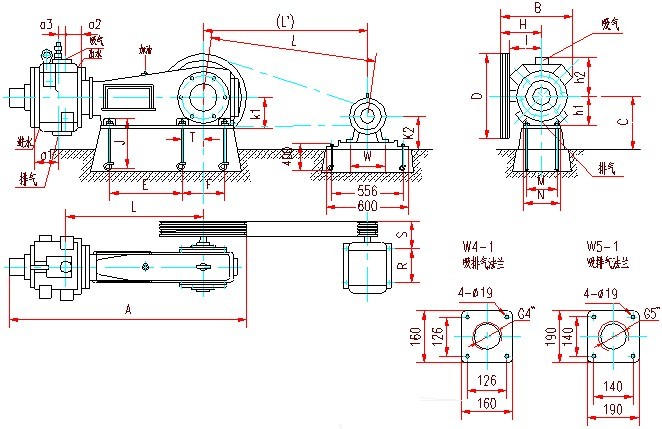

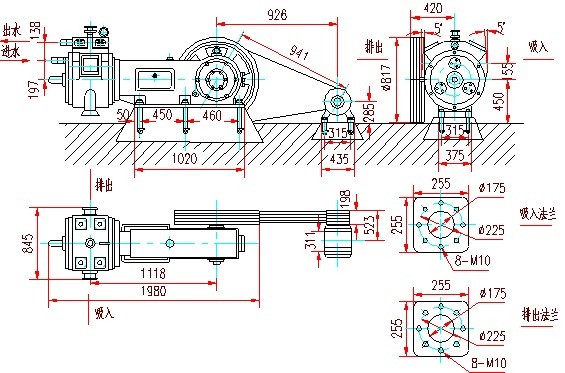

七、W系列往復式真空泵的安裝尺寸圖：

代號	A	B	C	D	E	F	G	H	I	J	K	L	L'	l	三角帶型號
WY-50(V5)	1435	624	375	707	430	260	815	282	198	400	186	808	787	882	B型 L=2997
WY-100(W4)	1819	876	500	892	520	330	1031	481	356	630	220	1388	1359	1102	B型 L=4500
WY-200(W5)	2357	1010	680	1162	655	400	1256	418	254	630	260	1360	1293	1397	C型 L=5000
W3	1418	630	400	640	430	260	815	283	115	400	186	910	886	882	B型 L=3048
W4-1	1486	520	400	537	430	260	815	300	150	400	186	956	939	832	C型 L=3023
W5-1	1805	670	500	542	520	330	1035	383	213	630	220	935	904	1026	C型 L=3048
代號	M	N	T	W	R	S	a1	a2	b1	b2	h1	h2	k2	泵地腳螺栓	導軌地腳螺栓
WY-50(V5)	200	260	130	216	140	179	171	171	115	241	154	202	192	M16×400	M16×400
WY-100(W4)	260	326	165	254	254	243	216	216	140	337	244	272	220	M20×630	M16×400
WY-200(W5)	290	370	200	318	305	307	300	300	430	430	299	299	260	M24×630	M16×400
W3	200	260	130	216	140	179	171	171	115	241	154	202	192	M16×400	M16×400
W4-1	200	260	130	256	210	229	171	121	a3:50		260	260	220	M16×400	M16×400
W5-1	260	326	165	318	305	307	230	147	a3:83		325	325	260	M20×630	M16×400

W系列往復式真空泵的選型須知：

一、請?zhí)峁┮韵略敿?xì)數據：①往復式真空泵的產品名稱與型號②往復式真空泵的真空度要求單位PA或MPA③往復式真空泵抽速要求單位L/S或M3/MIN④往復式真空泵的使用與否和工作條件⑤往復式真空泵的電機功率（KW）⑥往復式真空泵的電機轉速（r/min）⑦往復式真空泵的電壓〔V〕⑧往復式真空泵的進出口口徑⑨往復式真空泵的材質要求⑩往復式真空泵是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的往復式真空泵的產品型號，請按往復式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
