真空排污系統中使用的噴射器有大氣噴射器和水噴射器(射流泵)兩種。
移動真空廁所常利用交通工具上提供的高壓氣源經大氣噴射器產生真空，可達-0.04MPa~-0.05MPa。其優點在于真空的產生僅需高壓氣源而無需電源，噴射器結構簡單，無活動部件，價格低廉而可靠性高;缺點在于工作效率一般不高。應該注意的是，在公路車輛上設計使用大氣噴射器時,為避免在使用大氣噴射器時影響汽車正常制動，需對大氣噴射器的耗氣量做嚴格核算，必要時需增加蓄氣罐，而在火車及船舶等氣源充裕的情況下則相對便利。

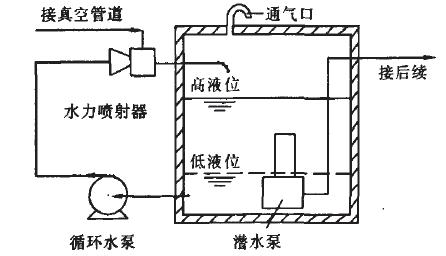

水噴射器多置于真空罐或室外的集水單元處，將真空管道中收集的氣液混合物作為引射流體，工作流體為水泵驅動的循環污水(圖1)。該方式在早期的設計中多有應用，目前較少。同時，水噴射器設計也可用于移動交通工具的真空廁所系統中。
|
